11Java内存模型与volatile原理

在应用篇中，我们已经从现象层面了解了 JMM 的三大特性：原子性、可见性与有序性，也知道 volatile 可以保证可见性、禁止指令重排。本篇是原理篇，将一路下沉到 CPU 硬件：先搞清楚现代 CPU 为什么会做指令级并行、为什么要有多级缓存，再理解多核之间如何通过 MESI 协议保持缓存一致，最终回答两个问题——内存屏障到底做了什么、volatile 和 final 在字节码与硬件层面是如何实现的。

指令级并行原理

基本名词：时钟周期、CPI 与 IPC

Clock Cycle Time（时钟周期时间） 等于 CPU 主频的倒数，是 CPU 能够识别的最小时间单位。例如 4GHz 主频的 CPU，一个时钟周期只有 0.25ns；作为对比，墙上挂钟的一个 Cycle Time 是 1s。通常运行一条加法指令需要一个时钟周期。

不同指令需要的时钟周期数不同，于是引出：

• CPI（Cycles Per Instruction）：每条指令的平均时钟周期数
• IPC（Instruction Per Clock Cycle）：CPI 的倒数，表示每个时钟周期能够执行的指令数

于是程序的 CPU 执行时间可以用下面的公式表示：

程序 CPU 执行时间 = 指令数 × CPI × Clock Cycle Time

这也是所有 CPU 性能优化的出发点：减少指令数、降低 CPI（提高 IPC）、提高主频。而指令级并行（Instruction-Level Parallelism，ILP）正是降低 CPI 的核心手段。

鱼罐头的故事

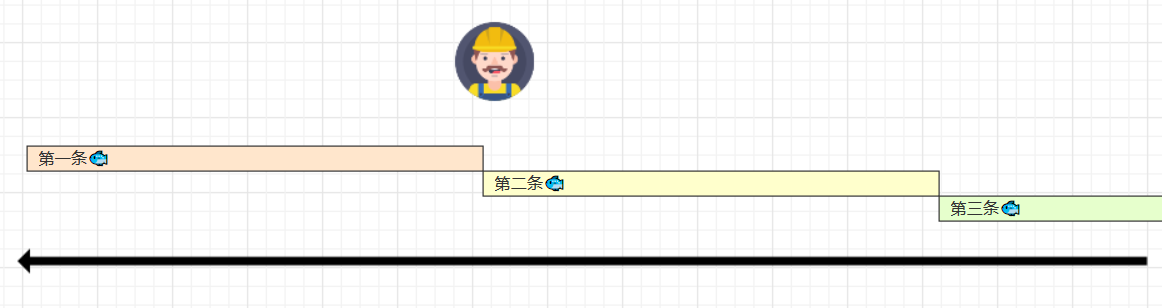

用一个生活化的例子来理解流水线。加工一条鱼罐头需要 50 分钟，如果只能一条鱼、一条鱼地顺序加工，吞吐率就是每 50 分钟一条：

但把每条鱼的加工流程细分为 5 个步骤，每步 10 分钟：

1. 去鳞清洗 10 分钟
2. 蒸煮沥水 10 分钟
3. 加注汤料 10 分钟
4. 杀菌出锅 10 分钟
5. 真空封罐 10 分钟

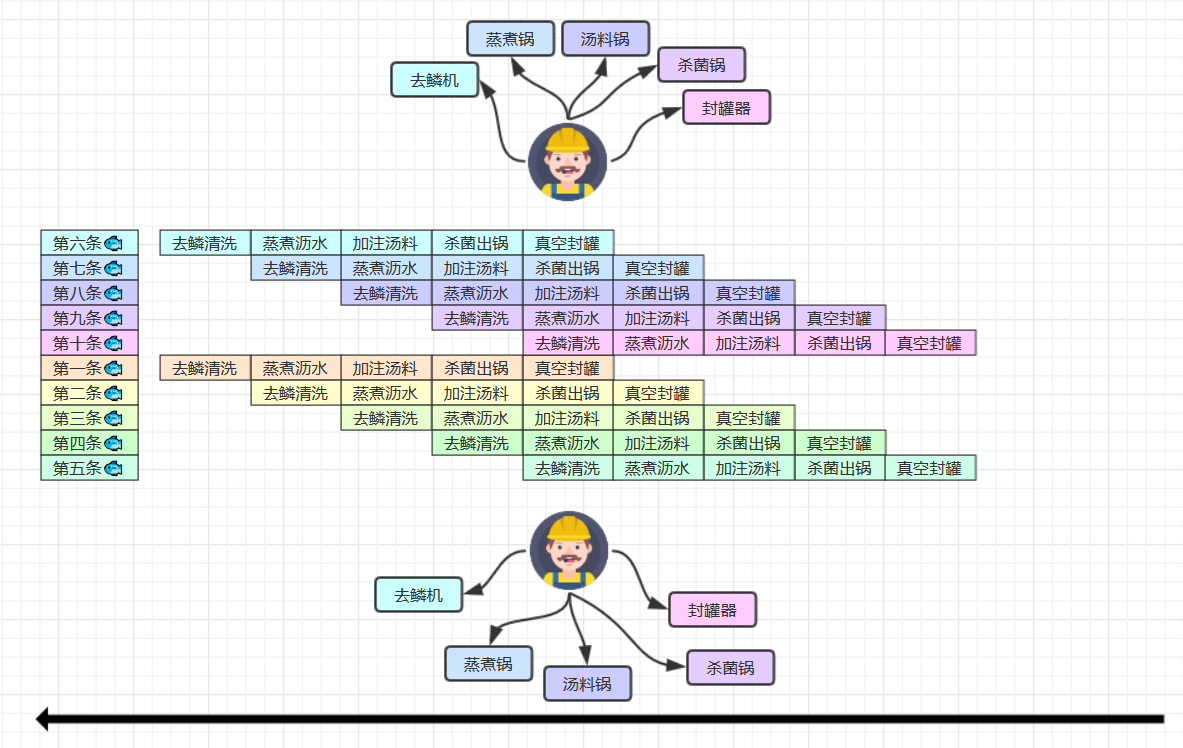

即使只有一个工人，最理想的情况也是：他能在 10 分钟内同时推进这 5 件事——对第一条鱼的真空封罐，并不会影响对第二条鱼的杀菌出锅。第一条鱼仍需 50 分钟，但从第一条鱼之后，每 10 分钟就能产出一条：

分阶段、分工，是提升效率的关键。CPU 的指令流水线与鱼罐头流水线本质上是同一个思想。

指令重排序优化

现代处理器被设计为一个时钟周期完成一条执行时间最长的 CPU 指令。这是因为一条指令还可以再划分成更小的阶段，经典的五级划分是：

在不改变程序结果的前提下，这些指令的各个阶段可以通过重排序和组合来实现指令级并行。这一技术在 80 年代中叶到 90 年代中叶的计算架构中占据了重要地位。

指令重排的前提是：重排不能影响单线程程序的执行结果（即 as-if-serial 语义）：

// 可以重排的例子：两条写指令之间没有数据依赖
int a = 10; // 指令1
int b = 20; // 指令2
System.out.println(a + b);

// 不能重排的例子：指令2 依赖指令1 的结果
int a = 10;       // 指令1
int b = a - 5;    // 指令2，必须读到指令1 写入的 a

参考：记分牌算法（Scoreboarding）与 Tomasulo 算法（结合寄存器重命名）是实现乱序执行与指令级并行最经典的两种技术。

支持流水线的处理器

现代 CPU 支持多级指令流水线。五级流水线意味着 CPU 可以在一个时钟周期内，同时运行五条指令的不同阶段：

从图中可以看到，第一条指令要经过 5 个时钟周期才能写回，但进入稳定状态后，每个时钟周期都能完成一条指令，即 IPC = 1。

需要注意：流水线技术并不能缩短单条指令的执行时间，但它变相地提高了指令的吞吐率。流水线也不是级数越多越好——奔腾四（Pentium 4）曾支持高达 35 级流水线，但由于功耗太高、流水线清空代价过大，最终被废弃。

SuperScalar 超标量处理器

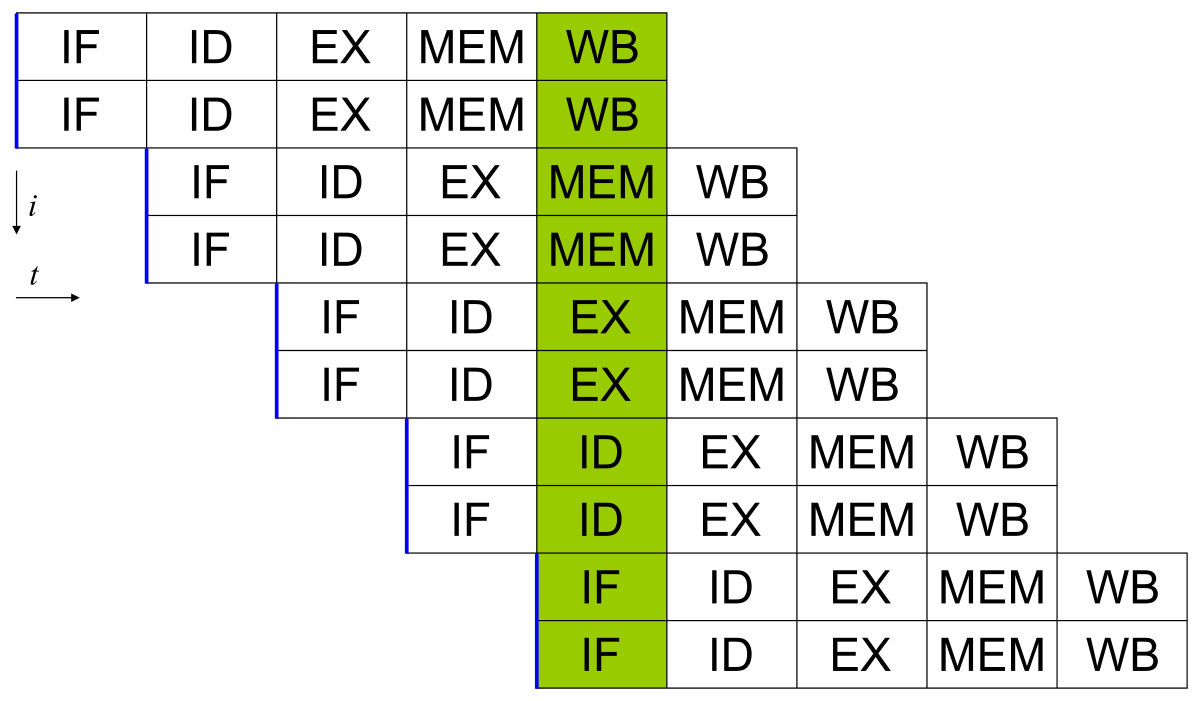

大多数处理器内部包含多个独立的执行单元，计算功能并不集中在一起，可以细分为整数运算单元、浮点数运算单元等。这样多条指令可以并行地获取、译码、执行，CPU 在一个时钟周期内可以执行多于一条指令，即 IPC > 1，这就是超标量（SuperScalar）技术：

至此可以看到：为了追求性能，CPU 不仅会把一条指令切成多个阶段重叠执行，还会在保证结果不变的前提下调整指令顺序。这些硬件优化在单线程下是安全的，但在多核多线程共享数据时，就会带来可见性与有序性问题——这正是 JMM 要约束的东西。

CPU 缓存结构原理

CPU 缓存结构

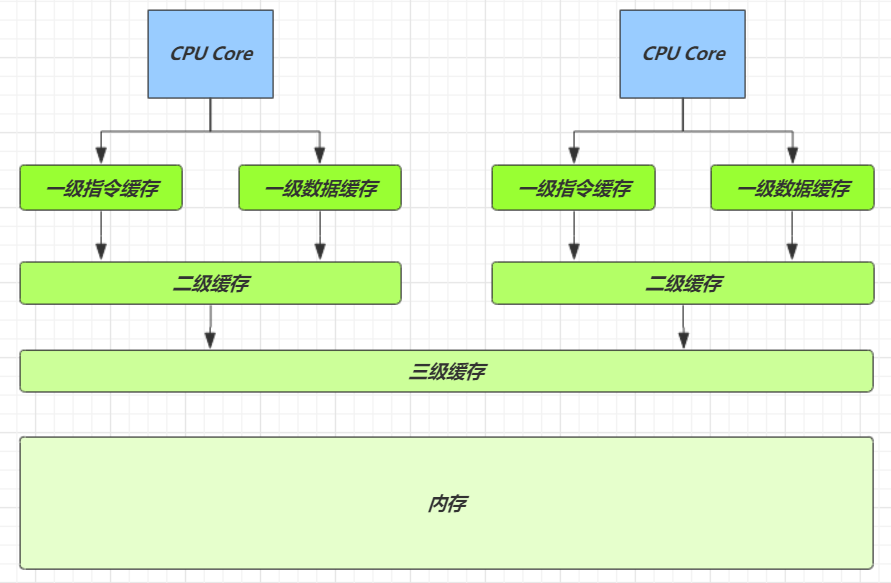

CPU 的运算速度与主存的访问速度之间存在数量级的差距，于是在 CPU 与主存之间加入了多级缓存，越靠近 CPU 的缓存越快、也越小：

在 Linux 上可以用 lscpu 查看缓存信息：

L1d cache:             32K      # 一级数据缓存
L1i cache:             32K      # 一级指令缓存
L2 cache:              256K     # 二级缓存（每核私有）
L3 cache:              8192K    # 三级缓存（多核共享）

从 CPU 访问不同存储介质，大约需要的时钟周期如下：

缓存与内存之间按缓存行（Cache Line） 交换数据，可以通过下面的命令查看缓存行大小，x86 架构通常为 64 字节：

cat /sys/devices/system/cpu/cpu0/cache/index0/coherency_line_size
64

CPU 缓存读

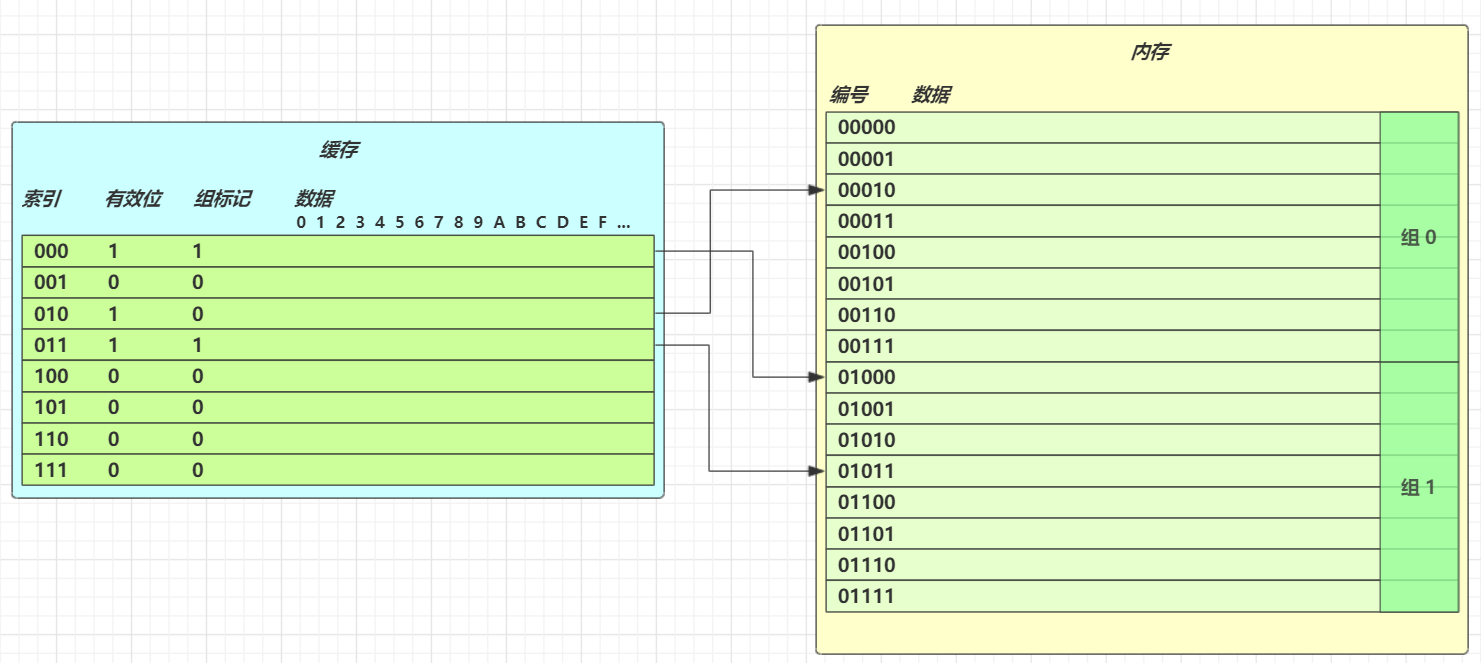

缓存中的每一项（缓存行）至少包含：索引、有效位、组标记、数据。CPU 拿到的内存地址被划分为三段：

[ 高位组标记 ][ 低位索引 ][ 偏移量 ]

读取数据的流程如下：

1. 根据低位索引，计算数据在缓存中的位置
2. 查看有效位：
   • 为 0：缓存无效，去内存读取新数据更新缓存行
   • 为 1：再对比高位组标记是否一致
3. 组标记一致：缓存命中，根据偏移量从缓存行中返回数据
4. 组标记不一致：缓存未命中，去内存读取新数据更新缓存行

CPU 缓存一致性：MESI 协议

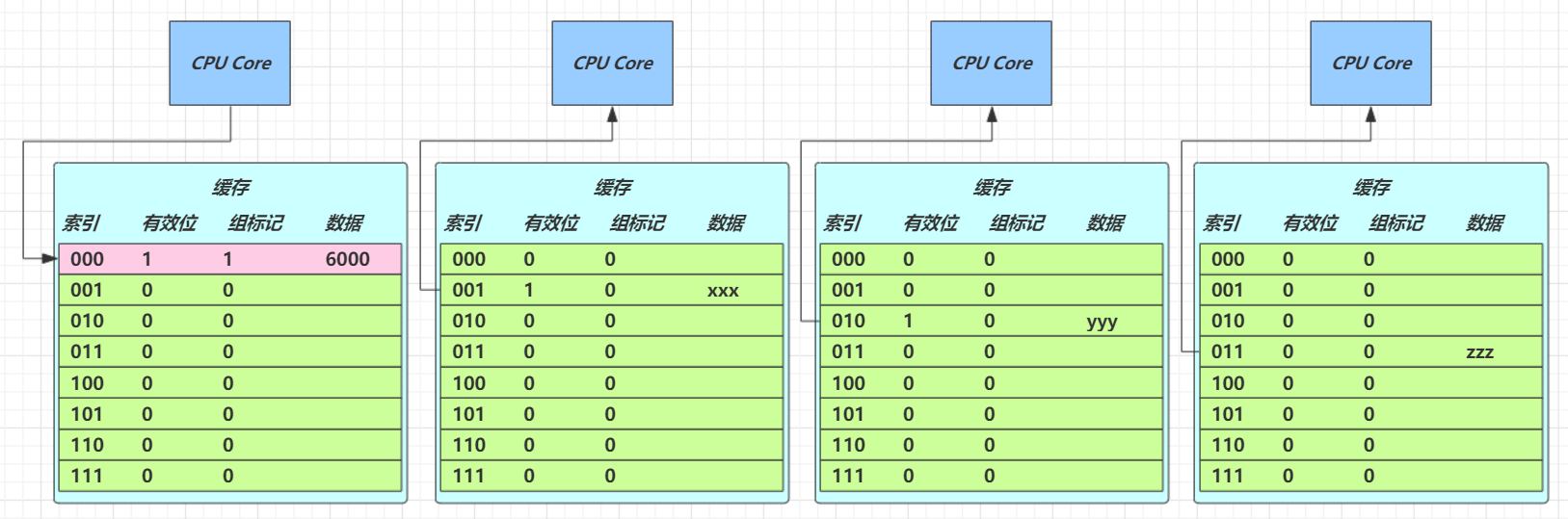

多核架构下，每个核心都有自己私有的 L1/L2 缓存。同一个变量在多个核心的缓存中各有一份副本，某个核心修改数据后，其他核心怎么知道自己的副本过期了？这就是缓存一致性问题：

MESI 协议是解决该问题的经典方案，它为每个缓存行定义了四种状态，名字来自四个状态的首字母：

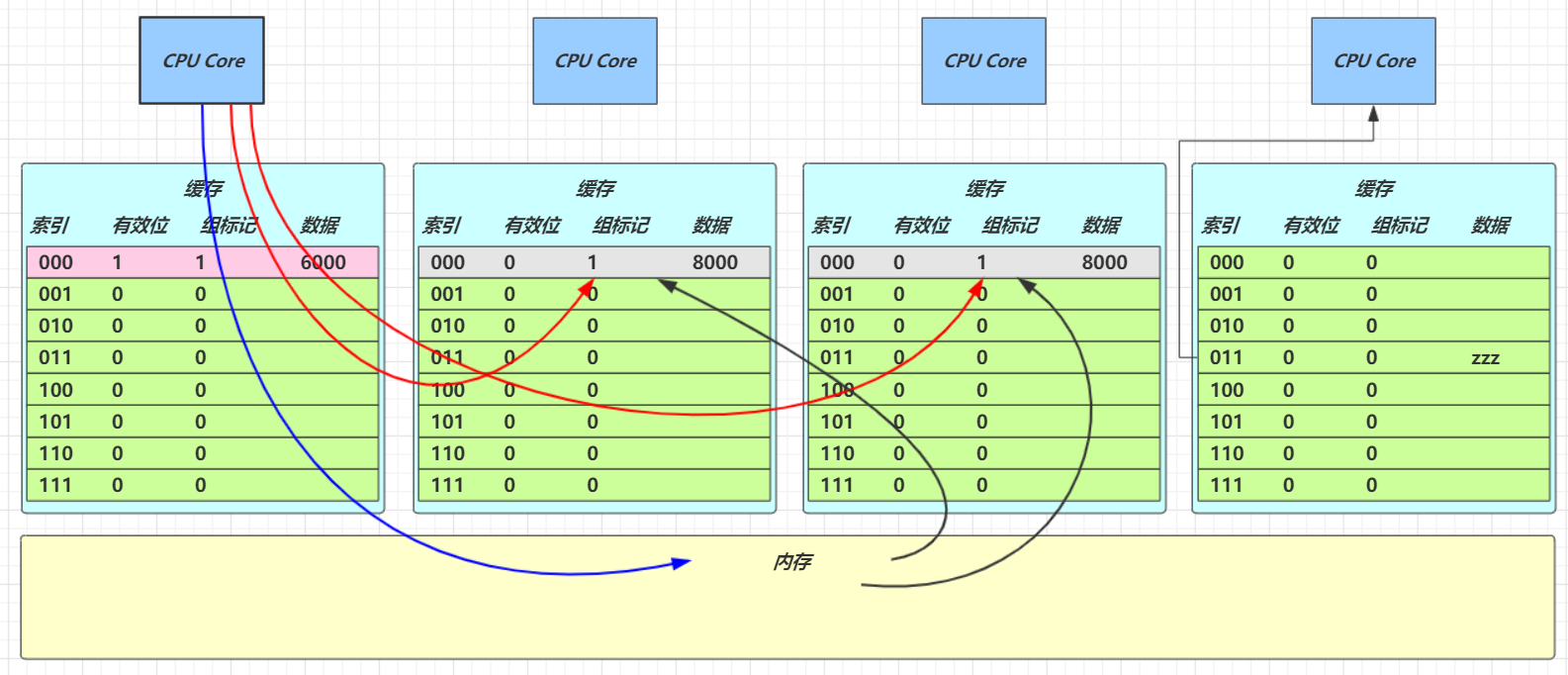

MESI 的状态维护依赖总线嗅探（Bus Snooping）：每个核心都在监听总线上与自己缓存行相关的读写事务，据此调整状态：

完整的状态流转规则可以归纳为：

1. E、S、M 状态的缓存行都可以满足 CPU 的读请求
2. E 状态的缓存行收到写请求，会将状态改为 M，这时并不立即触发向主存的写
3. E 状态的缓存行必须嗅探该缓存行的读操作，一旦别的核心也要读，自己变为 S 状态
4. M 状态的缓存行必须嗅探该缓存行的读操作：别的核心要读时，先把其它缓存中的副本（S 状态）置为 I，把数据写回主存，自己再变为 S 状态
5. S 状态的缓存行收到写请求，走流程 4（广播失效 → 写回主存 → 转 S/M）
6. S 状态的缓存行必须嗅探该缓存行的失效操作，一旦别的核心要独占写入，自己变为 I 状态
7. I 状态的缓存行收到读请求，必须从主存重新读取

可以用一张状态转移表来概括：

MESI 保证了缓存副本之间最终一致，但状态同步通过总线消息完成，本身有开销。比 MESI 更需要 Java 程序员理解的，是软件层面用来约束缓存与重排序的机制——内存屏障。

内存屏障

内存屏障（Memory Barrier，又称内存栅栏 Memory Fence）是一类同时作用于编译器与 CPU 的同步指令，它把对共享变量的读写操作在屏障两侧"隔开"，从而保证可见性与有序性。

JMM 把内存屏障抽象为四类：

在 x86/x64 硬件上，大致对应三条 fence 指令：

• lfence（load fence，读屏障）：强制从主存（或经缓存一致性协议）重新加载数据
• sfence（store fence，写屏障）：强制把屏障之前的写缓冲刷新到缓存/主存
• mfence（memory fence，全屏障）：兼具读写屏障能力

此外，x86 上带 lock 前缀的指令（如 lock add）在原子操作的同时会刷新写缓冲并产生总线锁定效果，是实现 StoreLoad 屏障最常见的手段。

volatile 原理

volatile 的底层实现原理就是内存屏障：

• 对 volatile 变量的写指令之后会加入写屏障
• 对 volatile 变量的读指令之前会加入读屏障

volatile 如何保证可见性

写屏障（sfence）保证在该屏障之前的、对共享变量的所有改动，都会同步到主存；读屏障（lfence）保证在该屏障之后对共享变量的读取，加载的是主存中的最新数据。

// 线程 t2
public void actor2(I_Result r) {
    num = 2;
    ready = true; // ready 是 volatile，赋值带写屏障
    // 写屏障：num = 2 也会在此之前一起刷新到主存
}

// 线程 t1
public void actor1(I_Result r) {
    // 读屏障：之后的读取都从主存加载最新值
    if (ready) {          // ready 是 volatile，读取带读屏障
        r.r1 = num + num; // 因此这里一定能看到 num = 2
    } else {
        r.r1 = 1;
    }
}

执行时序是：t2 写 ready = true 时的写屏障把 num = 2 一并刷入主存；t1 读 ready 时的读屏障让它从主存读到 true，随后读取 num 也必然是 2，不会再读到自己缓存中的旧值 0。

volatile 如何保证有序性

屏障同时约束编译器和 CPU 的重排序行为：

• 写屏障确保指令重排序时，不会把写屏障之前的代码排到写屏障之后
• 读屏障确保指令重排序时，不会把读屏障之后的代码排到读屏障之前

上例中：

• 写屏障保证 t2 中 num = 2 不会被排到 ready = true 之后
• 读屏障保证 t1 中对 num 的读取不会被排到读 ready 之前

这样 t1 一旦看到 ready == true，就一定能看到 t2 在写屏障之前的所有修改。

但要强调的是，volatile 不能解决指令交错：

• 写屏障仅仅保证"之后的读能读到最新结果"，并不能让对方线程的读主动跑到前面来
• 有序性保证的范围仅限于本线程内相关代码不被重排序，跨线程的执行先后仍需互斥同步来控制

volatile 不保证原子性

可见性与原子性是两个独立的问题。volatile int i 的自增在字节码层面仍是"读—改—写"三步：

getstatic i   // 读取 i
iconst_1
iadd          // +1
putstatic i   // 写回 i

两个线程同时读到 0，分别 +1、-1 后各自写回，结果就可能是 1 或 -1，而不是期望的 0。volatile 只保证 t1 写回的值对 t2 可见，却不能保证读改写三步不被其他线程插入。因此计数场景仍需 synchronized、AtomicInteger 或 CAS。

经典案例：double-checked locking 问题

著名的双重检查锁定单例，乍看既懒惰初始化又高效：

public final class Singleton {
    private Singleton() { }
    private static Singleton INSTANCE = null;

    public static Singleton getInstance() {
        if (INSTANCE == null) { // t2：第一个 if 在同步块之外
            synchronized (Singleton.class) {
                if (INSTANCE == null) { // t1
                    INSTANCE = new Singleton();
                }
            }
        }
        return INSTANCE;
    }
}

getInstance 方法对应的关键字节码为：

17: new            #3   // 创建对象，将对象引用入栈
20: dup                // 复制一份对象引用
21: invokespecial  #4   // 调用构造方法 <init>
24: putstatic      #2   // 赋值给静态变量 INSTANCE

问题在于：JVM 可能把 24 重排到 21 之前（先发布引用，后执行构造）。关键在于外层 0: getstatic 位于 monitor 控制之外，它可以越过 monitor 读取 INSTANCE 的值：

1. t1 执行 17: new、20: dup、24: putstatic，INSTANCE 已经非空，但 21: invokespecial 构造方法尚未执行
2. t2 执行 0: getstatic 发现 INSTANCE 不为空，直接 areturn 返回并使用对象
3. t2 拿到的是一个尚未初始化完毕的单例，构造方法中大量的初始化操作还没做

对 INSTANCE 使用 volatile 修饰即可禁用该重排（注意：JDK 5 及以上版本的 volatile 才真正提供这一语义）：

public final class Singleton {
    private Singleton() { }
    private static volatile Singleton INSTANCE = null;

    public static Singleton getInstance() {
        if (INSTANCE == null) {
            synchronized (Singleton.class) {
                if (INSTANCE == null) {
                    INSTANCE = new Singleton();
                }
            }
        }
        return INSTANCE;
    }
}

在字节码层面看不出 volatile 指令的效果，但屏障位置如下：

 0: getstatic     #2   // Field INSTANCE
// ------------------> 对 INSTANCE 的读屏障
 3: ifnonnull     37
 ...
10: monitorenter       // 保证原子性、可见性
 ...
17: new           #3
20: dup
21: invokespecial #4   // 调用构造方法
24: putstatic     #2   // 赋值 INSTANCE
// ------------------> 对 INSTANCE 的写屏障：保证 21 先于 24 对外可见
27: aload_0
28: monitorexit        // 保证原子性、可见性
 ...
37: getstatic     #2
40: areturn

从更底层看，读写 volatile 变量时使用 lock 前缀指令来保证多核 CPU 之间的可见性与有序性。

final 原理

理解了 volatile，再对比 final 的实现就比较简单了。

设置 final 变量的原理

public class TestFinal {
    final int a = 20;
}

其构造方法的字节码为：

0: aload_0
1: invokespecial #1   // Method java/lang/Object."<init>":()V
4: aload_0
5: bipush        20
7: putfield      #2   // Field a:I
    <-- 写屏障
10: return

final 变量的赋值同样通过 putfield 指令完成，在这条指令之后也会插入写屏障，保证该字段在构造函数返回前就被正确发布——其他线程拿到对象引用时，不会看到 final 字段还是默认值 0。这正是不可变对象（如 String）无需同步即可安全共享的硬件基础。

获取 final 变量的原理

对称地，读取 final 字段时，JMM 要求在读对象引用与读 final 字段之间插入读屏障，确保线程拿到对象引用后，看到的一定是构造期写屏障刷新出来的 final 值，而不是构造过程中的中间状态。

一句话总结：volatile 通过"写后刷、读前取"的屏障保证共享变量的可见与有序；final 通过构造期写屏障保证对象的安全发布。 它们都不保证复合操作的原子性——而保证原子性的重量级武器 synchronized 与 Monitor，将在下一篇剖析。
